تأثير أنظمة دعم الكابلات على التكلفة الإجمالية للمشروع: مقارنة بين صواني الأسلاك الشبكية وصواني الصفائح المعدنية

مقدمة: استثمار في الكفاءة يتجاوز التكلفة الأولية

في المشاريع واسعة النطاق مثل المنشآت الصناعية والمباني التجارية ومراكز البيانات، غالباً ما يتم التغاضي عن نسبة أنظمة دعم الكابلات ضمن التكلفة الإجمالية للتركيبات الكهربائية، أو يتم تقييمها فقط بناءً على سعر المواد. في حين أن الاختيار بين أنظمة دعم الكابلات — خاصة صواني الأسلاك الشبكية (Basket Tray) و صواني الصفائح المعدنية (Perforated/Solid Tray) — يؤثر بشكل مباشر على التكلفة الإجمالية للمشروع (TPC)، ووقت التركيب، ونفقات الصيانة على مدار العمر التشغيلي بأكمله.

بصفتنا Delta Tema Elektrik، التي تقدم حلولاً ذات معايير عالمية من شركات مثل OBO Bettermann، نقترح النظر إلى ما هو أبعد من تكلفة الاستثمار الأولية في أنظمة دعم الكابلات. في هذا التحليل الشامل، سنفحص بالتفصيل الاختلافات في التكلفة والكفاءة بين النظامين الأكثر استخداماً، وهما صواني الأسلاك الشبكية و صواني الصفائح المعدنية، لمساعدتك في اتخاذ القرار الأكثر حكمة لمشاريعك. لن يقتصر تركيزنا على تكلفة المواد فحسب، بل سيشمل أيضاً العمالة، وسرعة التجميع، ونفقات التشغيل طويلة الأجل.

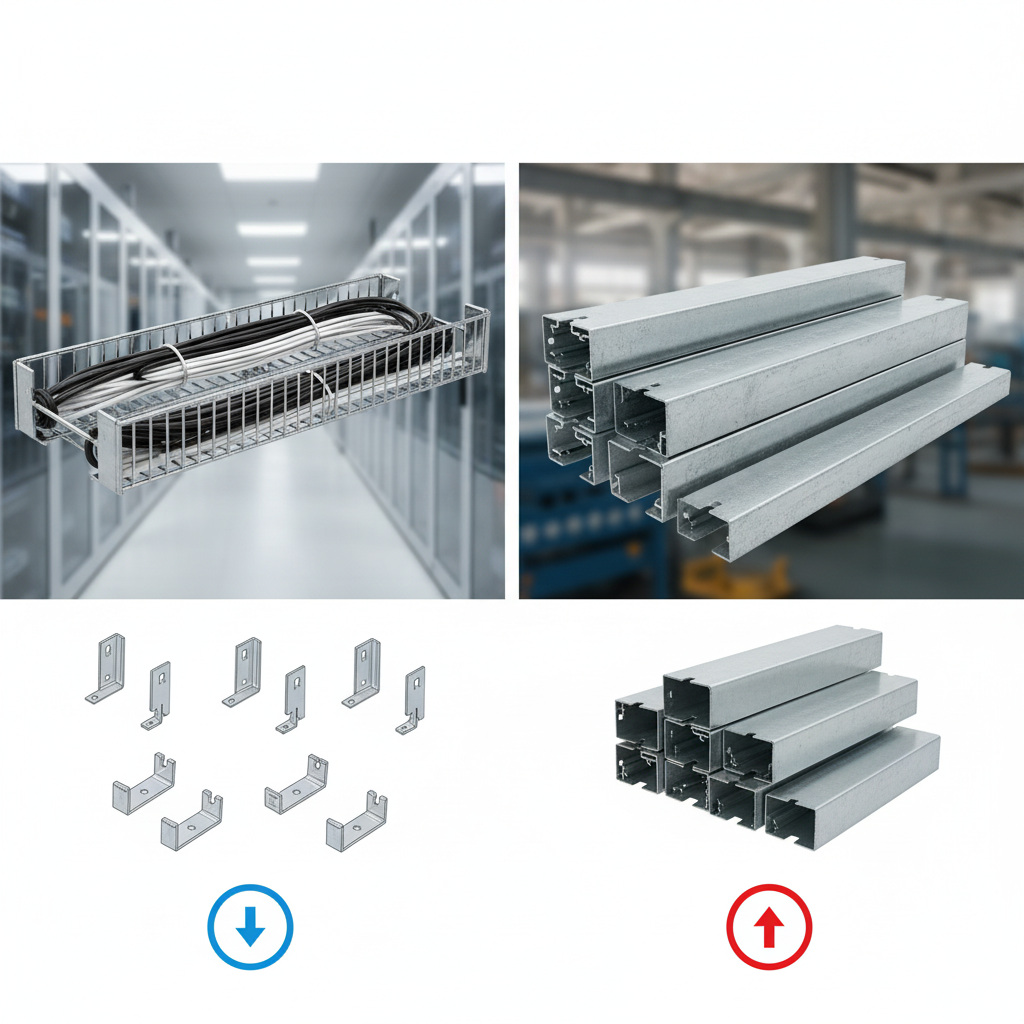

أولاً: أنظمة صواني الأسلاك الشبكية: ميزة السرعة والمرونة

اكتسب صواني الأسلاك الشبكية، المعروفة أيضاً باسم الدرج الشبكي، شعبية سريعة في المنشآت الحديثة نظراً لهيكلها المفتوح المكون من أسلاك فولاذية ملحومة. توفر المنتجات التي تتميز بأنظمة توصيل سريعة ومسجلة ببراءة اختراع، مثل سلسلة GR-Magic من OBO Bettermann، تفوقاً ساحقاً على صواني الصفائح المعدنية من حيث وقت التجميع.

أ. التأثير على تكلفة العمالة (العامل الأكثر أهمية)

تكمن أكبر ميزة تكلفة لأنظمة صواني الأسلاك الشبكية في العمالة.

1. التركيب السريع: يتم تجميع صواني الأسلاك الشبكية غالباً باستخدام أنظمة قفل سريعة لا تتطلب مسامير وصواميل (مثل GR-Magic من OBO Bettermann). يمكن أن يؤدي هذا إلى تقليل وقت التجميع لكل متر طولي بنسبة تتراوح بين 30% إلى 50% مقارنة بأنظمة صواني الصفائح المعدنية.
2. التشكيل المرن: يمكن إنشاء الزوايا أو الوصلات ثلاثية الاتجاهات (T-junctions) أو تغييرات المستوى بسهولة في الموقع باستخدام قواطع الأسلاك. في صواني الصفائح المعدنية، تتطلب هذه الانتقالات تركيب قطع إضافية متخصصة ومكلفة ومخطط لها مسبقاً (أكواع، وصلات تي، مخفضات). مع صواني الأسلاك الشبكية، يتم تقليل تكلفة القطع الإضافية إلى الصفر تقريباً.

ب. المساهمة في الإدارة الحرارية وعمر الكابل

تعمل البنية المفتوحة لصينية الأسلاك الشبكية على زيادة تدفق الهواء حول الكابلات. يؤدي هذا إلى:

• الإدارة الحرارية: يمنع ارتفاع درجة حرارة الكابلات. يؤدي ارتفاع درجة الحرارة إلى فقدان الطاقة ويقصر من عمر عزل الكابل.
• كفاءة الطاقة: يؤدي إطالة عمر الكابل وتقليل فقد الطاقة إلى تخفيضات كبيرة في تكاليف التشغيل طويلة الأجل.

رابط خارجي: للحصول على مزيد من المعلومات حول المعايير الكهربائية الدولية، مثل تلك المحددة في IEC 60364-5-52، والتي تحكم قدرة حمل التيار للكابلات وكيف يؤثر التحكم في درجة الحرارة وتبديد الحرارة (وهو أمر بالغ الأهمية في اختيار صواني الكابلات) على كفاءة الطاقة، يرجى مراجعة هذا المصدر الخارجي:https://www.iec.ch/

ثانياً: أنظمة صواني الصفائح المعدنية: عامل المتانة والحماية

عادة ما يتم تصنيع أنظمة صواني الصفائح المعدنية التقليدية من الفولاذ بسطح صلب أو مثقوب أو مستمر. ولا تزال هذه الأنظمة لا غنى عنها للتطبيقات التي تتطلب قوة ميكانيكية عالية وبيئات مغلقة تماماً.

أ. المزايا في تكلفة المواد والحماية

تظهر فوائد صواني الصفائح المعدنية بشكل خاص في ظروف الخدمة الشاقة:

1. الحماية الميكانيكية: تحمي صواني الصفائح المعدنية المغلقة بالكامل أو المصنوعة من صفائح سميكة الكابلات بشكل أفضل من التلف المادي (الأشياء المتساقطة، الصدمات).
2. الجمالية البصرية: قد يفضل استخدام صواني الصفائح المعدنية ذات القاعدة الصلبة في المكاتب أو المناطق التجارية لإخفاء الكابلات والحفاظ على التكامل الجمالي.

ب. التكاليف الخفية: الصيانة والمراجعة

قد تكون التكلفة الأولية للمواد لأنظمة صواني الصفائح المعدنية أقل أحياناً من صواني الأسلاك الشبكية (خاصة عند استخدام صفائح معدنية رقيقة ومنخفضة الجودة). ومع ذلك، تظهر التكلفة الحقيقية أثناء عملية التركيب والتشغيل:

• ارتفاع تكلفة العمالة: يستغرق ربط الأكواع وقطع الانتقال الخاصة وقتاً طويلاً ويطيل فترة العمل.
• صعوبة الصيانة: تجعل البنية المغلقة اكتشاف الأعطال و مراجعة الكابلات أمراً صعباً. لإضافة أو إزالة الكابلات، يجب فتح الغطاء بالكامل، مما يزيد من وقت الصيانة وبالتالي تكاليف العمالة.
• الوزن: صواني الصفائح المعدنية أثقل من صواني الأسلاك الشبكية. وهذا يتطلب المزيد من عناصر الدعم والتعليق الأقوى، مما يزيد بشكل غير مباشر من تكلفة المواد والتركيب.

ثالثاً: تحليل التأثير على التكلفة الإجمالية للمشروع (TPC)

يتم فهم تأثير أنظمة دعم الكابلات على التكلفة الإجمالية للمشروع (TPC) من خلال تقييم المكونات الرئيسية الثلاثة التالية:

الخلاصة: سعر المادة وحدها ليس هو العامل الحاسم. يمكن أن تتكون التكلفة الإجمالية لنظام دعم الكابلات في المشروع من 60-70% من تكاليف العمالة. ولذلك، فإن أنظمة صواني الأسلاك الشبكية التي توفر إمكانية التركيب السريع، حتى لو كانت تكاليف موادها الأولية أعلى قليلاً، غالباً ما تكون حلاً أكثر اقتصادية وعقلانية من حيث التكلفة الإجمالية للمشروع.

رابط خارجي: للحصول على رؤى تقنية وأفضل ممارسات لأنظمة سلالم الكابلات وصواني الكابلات، بما في ذلك اعتبارات نوع المواد، والتحميل، وطرق التركيب التي تؤثر بشكل مباشر على الكفاءة والتكلفة الإجمالية للمشروع في المنشآت الكبيرة، يمكنك الرجوع إلى هذا المصدر الخارجي من إحدى جمعيات الصناعة الكهربائية الرائدة:https://www.theiet.org/

الخلاصة: قرار هندسي حكيم

عند اتخاذ قرار الاختيار بين صينية الأسلاك الشبكية مقابل صينية الصفائح المعدنية في مشروعك، لا تنظر فقط إلى وزن الصفيحة لكل متر مربع. احسب مقدار ما يقلله النظام من تكاليف العمالة، و مقدار ما يختصره من وقت التجميع، ومقدار ما يزيد من الكفاءة الحرارية للكابلات. إن أنظمة صواني الأسلاك الشبكية المبتكرة من OBO Bettermann، التي تقدمها Delta Tema Elektrik، لا تعمل على تحسين الحاضر لمشروعك فحسب، بل وأيضاً على عمليات التشغيل والصيانة المستقبلية.
