Descarga Parcial Eléctrica
La Descarga Parcial Eléctrica es el método más crítico utilizado para prevenir más del 80% de las fallas destructivas que ocurren en los sistemas eléctricos de Alta y Media Tensión (AT/MT). La Descarga Parcial (DP) se define como una descarga eléctrica local que se produce en una pequeña área dentro del sistema de aislamiento dieléctrico. Estas diminutas chispas erosionan el aislamiento del cable o del equipo con el tiempo y, finalmente, conducen a una gran ruptura dieléctrica, es decir, a una catástrofe. Por lo tanto, la Detección de Fallas por Descarga Parcial es la estrategia de mantenimiento preventivo más importante aplicada para garantizar la seguridad de tus activos eléctricos y tu inversión a largo plazo.
En esta guía completa, examinaremos qué es la Descarga Parcial Eléctrica, cuál es el significado físico de la pregunta qué significa descarga, por qué ocurre, los métodos avanzados de detección utilizados en la industria y cómo Deltatema controla a este enemigo invisible con la calidad de marcas globales como Prysmian.
¿Qué es la Descarga Parcial (DP) y Por Qué Ocurre?
La detección de fallas por descarga parcial es, en términos simples, el arte de encontrar defectos de aislamiento. La aparición de DP se basa en irregularidades en los materiales aislantes (dieléctricos como XLPE, EPR, Papel) y la alta concentración del campo eléctrico. La pregunta qué es dieléctrico o qué significa dieléctrico se responde con: una sustancia que conduce la electricidad de forma deficiente pero que soporta bien los campos eléctricos. Las irregularidades en estos materiales dieléctricos son la causa fundamental de la DP:
- Defectos de Aislamiento: Burbujas o huecos que quedan dentro del material aislante durante la fabricación o el montaje del cable. La rigidez dieléctrica del aire es menor que la de los aislantes sólidos, por lo que estos huecos se degradan bajo estrés eléctrico, provocando una pequeña descarga.
- Contaminantes: La humedad, el polvo o las impurezas metálicas en la superficie o dentro del aislamiento interrumpen el camino normal de la corriente, lo que desencadena la descarga.
- Defectos de Diseño: La falta de distribución homogénea del campo eléctrico en las uniones y terminales de cables provoca una concentración local y la formación de DP.
Tipos de DP y Niveles de Peligro
Las DP se dividen en tres tipos principales: Descarga de Corona (al aire libre), Descarga Superficial (a lo largo de la superficie del aislamiento) y Descarga Interna (en los huecos dentro del material aislante, el tipo más peligroso).
Métodos y Dispositivos de Detección de Fallas por Descarga Parcial
Dado que la DP emite varios tipos de energía (acústica, electromagnética, térmica), se utilizan diversas técnicas avanzadas para su detección. La detección temprana en líneas de cable de alta tensión y media tensión previene fallas y la pérdida de la inversión a largo plazo.
- Método Acústico/Ultrasónico: Detecta la energía sonora emitida durante el evento DP (en frecuencias ultrasónicas superiores a 20 kHz). Se utilizan cámaras de imágenes acústicas y micrófonos sensibles.
- Métodos Eléctricos y de Alta Frecuencia (HFCT/UHF): Detectan las ondas electromagnéticas y los pulsos de corriente de alta frecuencia generados durante la DP. El estándar IEC 60270 define la calibración para estos métodos. El dispositivo de prueba de descarga parcial se utiliza para realizar estas mediciones (por ejemplo, dispositivos Megger o Fluke).
Calidad Prysmian y Soluciones Preventivas

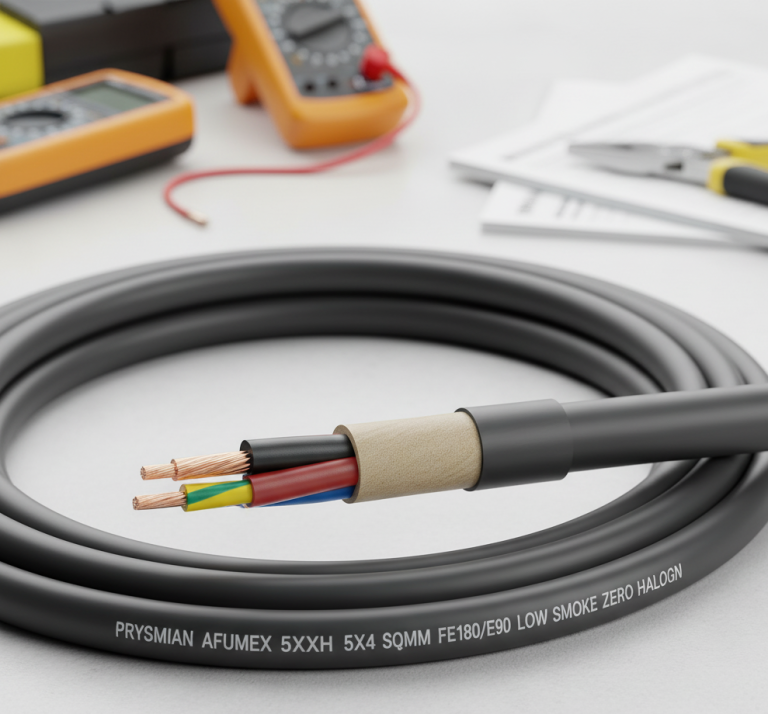

La detección de fallas por descarga parcial comienza con la calidad del cable. Marcas como Prysmian minimizan el riesgo de DP mediante el uso de aislamiento XLPE de alta calidad y capas semiconductoras lisas, lo que reduce la posibilidad de acumulación de campo eléctrico desde la fase de fabricación. Esto demuestra la excelencia técnica de Prysmian.
- Monitoreo en Línea: Fabricantes como Prysmian han desarrollado sistemas que monitorean continuamente (en línea) los niveles de DP con sensores instalados permanentemente en uniones y terminales de cables. Esto asegura el seguimiento constante de la inversión a largo plazo.
- Experiencia Deltatema: En Deltatema, reducimos el riesgo de DP desde el principio al seleccionar los tipos de cable de alta tensión correctos para tus proyectos (por ejemplo, la serie N2XSY), y te brindamos soporte técnico para el monitoreo periódico.
Seguridad y Gestión de Riesgos
Independientemente de cuán precisos sean los cálculos de la capacidad de transporte de corriente y la sección del cable, el riesgo de DP siempre está presente. Este riesgo debe reducirse a cero en proyectos de infraestructura crítica (hospitales, centros de datos). Los sistemas de detección de fallas por descarga parcial y monitoreo permiten a los equipos de mantenimiento intervenir antes de que ocurra una falla, previniendo interrupciones no planificadas y desastres.
Para revisar la legislación relevante, puedes consultar la página de legislación del Ministerio de Medio Ambiente y Urbanización de Turquía.
Conclusión
La detección de fallas por descarga parcial es el futuro de tus sistemas eléctricos. Es imprescindible que tomes medidas preventivas con la calidad Prysmian para obtener la máxima seguridad y una inversión a largo plazo en tus proyectos. En Deltatema, estamos orgullosos de ofrecerte no solo productos, sino una solución asegurada por la detección de fallas por descarga parcial.
Extensión de la Experiencia Deltatema
La experiencia de Deltatema no se limita a la detección de fallas de alta tensión. Nuestro equipo de consultoría de proyectos te acompaña en todo tipo de infraestructura eléctrica compleja, incluyendo los procesos burocráticos para la instalación de energía eléctrica en terrenos agrícolas (tarımsal abonelik), asegurando la elección correcta de materiales y proyectos desde el inicio.
