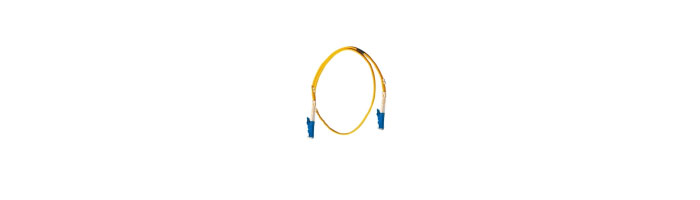

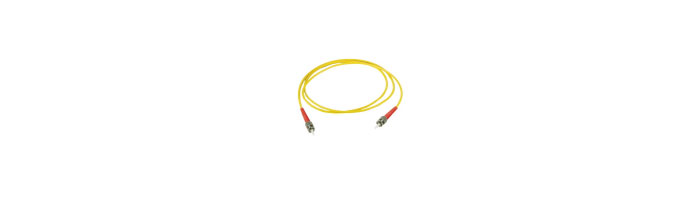

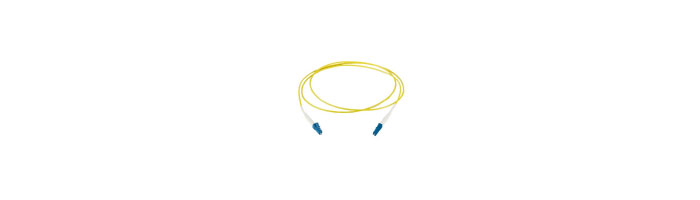

AC004-16 Patchcords
Features and Benefits
• Full traceability and test certification supplied with each assembly.
• Ultra polish (UPC) supplied as standard and Angle polish (APC) also
available. Pigtails are un-tuned. Tuned pigtails are available on request.
• Qualified to Telcordia GR326 and IEC 61300 standards and RoHS
compliant materials.
• Can be supplied with many different connector types such as FC, SC, ST,
E2000, LC, DIN and others on request.
• Available in singlemode and multimode (50/125 and 62.5/125).
• Standard fibre type supplied is singlemode G657A1 or multimode
OM1/OM2/OM3/OM4 and OM4 plus.
• Standard length supplied is 2 metres.
• Standard cable diameter is 900 micron with easy strip buffering.
Ruggedised pigtails can also be supplied in 1.6mm, 2mm and 3mm.
Contact Prysmian for further information.
• 900 micron pigtails are supplied in sets of 6 or 12 colours as standard.
• The fibres and the buffer are both coloured to ensure ease of
identification when stripped.
• All connectors are supplied with ceramic ferrules.
• Pre-installation of pigtails into Connectivity equipment is possible. See
relevant data sheets for further information.
Technical Data
Singlemode (1310/1550nm)
• Maximum Insertion Loss (dB): ≤ 0.3 Typical 0.2 (UPC and APC)
• Return Loss (dB): ≥ 55 (UPC), ≥ 65 (APC)
• Intermateability: IEC 874-14
• Operating temperature: -40oC to + 85oC
Multimode (850nm)
• Maximum Insertion Loss (dB): ≤ 0.4 (UPC)
• Return Loss (dB): Not measured
• Intermateability: IEC 874-14
• Operating temperature: -40oC to + 85oC
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Aynı Markalı Diğer Ürünlerimiz
Çelik zırhlı kablolar, bakır örgü koruma kafesiyle donatılmış Piretolin kablo ekleriyle bağlanır. Koruma kafesi kalaylı bakır örgüden oluşmuştur ve mekanik korumayı sağlar.
Yüksek gerilim iletken ve yalıtkan bantlarla yapılan sargılarla meydana getirilen deflektör ise elektrik alanının kontrol altına alınmasını sağlar.
Akışı gayet kolay olan Piretolin maddesiyle ek kalıpları tamamen doldurulur ve sertleşmenin ardından kablo devreye sokulabilir.
Çelik zırhlı kablolar, bakır örgü koruma kafesiyle donatılmış Piretolin kablo ekleriyle bağlanır. Koruma kafesi kalaylı bakır örgüden oluşmuştur ve mekanik korumayı sağlar.
Yüksek gerilim iletken ve yalıtkan bantlarla yapılan sargılarla meydana getirilen deflektör ise elektrik alanının kontrol altına alınmasını sağlar.
Akışı gayet kolay olan Piretolin maddesiyle ek kalıpları tamamen doldurulur ve sertleşmenin ardından kablo devreye sokulabilir.
Yapı
Bir damarlı, ince çok telli, bakır iletkenli, HEPR izolasyonlu, PROTODUR (PVC) dış kılıflı enerji kabloları.
Teknik Bilgiler
– TS IEC 60502-1’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC (Kısa devre zamanı t ≤ 5 sn. için)
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2 ve IEC 60332-3-24 Cat.C
– Test Gerilimi (AC): 3,5 kV
Kullanıldığı Yerler
Enerji, şebeke ve aydınlatma kablosu olarak açıkta, kablo kanallarında, toprak altında bükülgenlik gerektiren uygulamalarda kullanılır.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Kalaylı, ince çok telli bakır iletkenli, PROTOLON® (EPR) yalıtkanlı,elektriksel alanı homojenleştirici lastik iç ve dış yarı iletken tabakalı, lastik iç kılıflı, sentetik iplik örgülü, PROTOFIRM® dış kılıflı yağa ve aleve dayanıklı orta gerilim kabloları.
Teknik Bilgiler
– TSE K 371’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 200 ºC
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
– Yağlı ortamlarda kullanılmaya uygun.
– Maksimum Hareket hızı: 120 m/dk
– Sürekli Gerilme Kuvveti: 15 N/mm2
Kullanım Alanları
Kuru, nemli ve ıslak mekanlarda, harici, ağır mekanik zorlanmaların olduğu yerlerde, maden ocaklarında, taşıyıcı ve aktarıcı makaralı bant sistemlerinde vinç ve benzeri iş makinelerinde kuyruk kablosu ve besleme kablosu olarak kullanılırlar.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Çok damarlı, ince çok telli, bakır iletkenli, HEPR izolasyonlu, PROTODUR (PVC) dış kılıflı enerji kabloları.
Teknik Bilgiler
– TS IEC 60502-1’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC (Kısa devre zamanı t ≤ 5 sn. için)
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2 ve IEC 60332-3-24 Cat.C
– Test Gerilimi (AC): 3,5 kV
Kullanım Alanları
Enerji, şebeke ve aydınlatma kablosu olarak açıkta, kablo kanallarında, toprak altında bükülgenlik gerektiren uygulamalarda kullanılır.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Kalaylı, çok telli, bakır iletkenli, PROTOTHEN®-X (XLPE) yalıtkanlı, metalik bakır ekranlı, polietilen dış kılıflı pist aydınlatma primer kabloları.
Teknik Bilgiler
– FAA L824/AC 150/5345-7F’ye uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
Kullanım Alanları
Havaalanı pist aydınlatma tesislerinde ve doğru akım regülatörlerinin
alternatif gerilim devrelerine bağlantısında toprak altında ve harici olarak
kullanılır.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Kalaylı, ince çok telli, elektrolitik bakır iletkenli, PROTOLON® (EPR) yalıtkanlı, lastik dolgu elemanlı, lastik iç kılıflı yırtılmaya dayanıklı PROTOFIRM® dış kılıflı kuyruk kabloları.
Teknik Bilgiler
– TSE K 371’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 200 ºC
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2 ve IEC 60332-3-24 Cat.C
– Maksimum Hareket hızı: 60 m/dk
– Sürekli Gerilme Kuvveti: 15 N/mm2
Kullanıldığı Yerler
Kuru, nemli ve ıslak mekanlarda, harici, ağır mekanik zorlanmaların olduğu yerlerde, maden ocaklarında, taşıyıcı ve aktarıcı makaralı bant sistemlerinde vinç ve benzeri iş makinelerinde kuyruk kablosu ve besleme kablosu olarak kullanılırlar.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Bir veya çok damarlı, ince çok telli bakır iletkenli, özel halojensiz XLPE yalıtkanlı, özel sentetik dış kılıflı, alevi iletmeyen, halojenden arındırılmış, yangın sırasında yoğun duman tabakası oluşturmayan gemi kabloları.
Teknik Bilgiler
– IEC 60092-350/353’e uygun olarak üretilirler.
– İzin verilen minimum işletme sıcaklığı: -15 ºC
– İzin verilen maksimum işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC
– LS (Düşük Duman) Testi: IEC 61034 -1/2
– HF (Halojenden Arındırılmışlık) Testi: IEC 60754 – 1/2
– FR (Aleve Dayanıklılık) Testi: IEC 60332-3-22 Cat.A
– Yağlı ortamlarda kullanılmaya uygun.
Kullanım Alanları
Gemilerde ve her türlü deniz araçlarındaki sabit tesislerde, güverte altlarında, kuru, ıslak ve buhar olan mekanlarda enerji ve kumanda kablosu olarak kullanılırlar.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Çok damarlı, ince çok telli bakır iletkenli, özel halojensiz XLPE yalıtkanlı, özel sentetik dış kılıflı, alevi iletmeyen, halojenden arındırılmış, yoğun duman tabakası oluşturmayan lastik dolgulu, bakır tel örgülü gemi kabloları.
Teknik Bilgiler
– IEC 60092-350/353’e uygun olarak üretilirler.
– İzin verilen minimum işletme sıcaklığı: -15 ºC
– İzin verilen maksimum işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC
– LS (Düşük Duman) Testi: IEC 61034 -1/2
– HF (Halojenden Arındırılmışlık) Testi: IEC 60754 – 1/2
– FR (Aleve Dayanıklılık) Testi: IEC 60332-3-22 Cat.A
– Yağlı ortamlarda kullanılmaya uygun.
Kullanım Alanları
Gemilerde ve deniz araçlarında mekanik ve elektriksel koruma istenen sabit tesislerde, güvenlik, alarm ve diğer kritik sistemlerde, enerji ve kumanda kablosu olarak kullanılırlar.
Yapı
Çok damarlı, ince çok telli, bakır iletkenli, lastik yalıtkanlı, aleve ve yağlara dayanıklı lastik dış kılıflı endüstriyel tip kablolar.
Teknik Bilgiler
– TS EN 50525-2-21’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 60 ºC
– Maksimum Kısa Devre Sıcaklığı: 200 ºC
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
– Yağlı ortamlarda kullanılmaya uygun.
Kullanım Alanları
Rutubetli yerlerde, su ısıtıcıları, elektrik ocakları gibi mutfak aletlerinde, el matkabı ve el lambası gibi taşınabilir atölye cihazlarında, mekanik etkilerin az olduğu yerlerde kullanılırlar.
