OP014-06 Modular Jointing OPGW
Features and Benefits
• The joint can be used for straight, branch spur or tee applications.
• Stainless Steel Base and Cap available in two sizes.
• The closure base has either 4 circular entry ports (2 x OPGW cable and up to
2 x Branch Cables) or 6 circular entry ports (2 x OPGW and up to 4 branch
cables).
• Insulated cable inlet for OPGW cables.
• For each type of trays, splice holders are available for crimp, heat shrinkable
or mechanical (for SEM only) splice protectors.
• All fibres are positively managed to maintain a 30mm minimum bend radius.

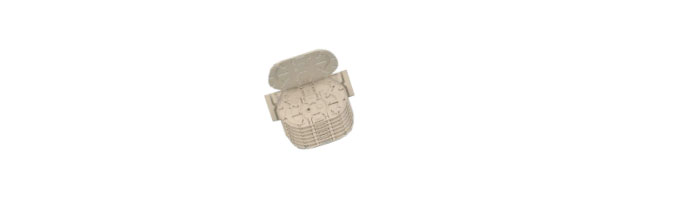

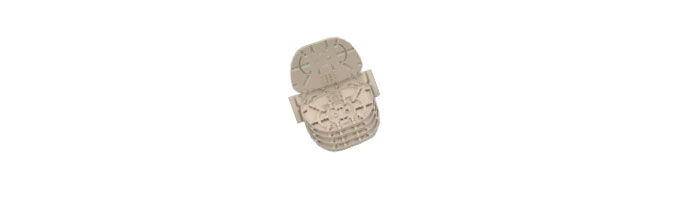

• Splice trays hinge upwards individually, allowing full access to spliced fibres
without disturbance to live fibres in adjacent trays.
• Splitter modules can be mounted within the joint and can be supplied preassembled. Any combination of splitters between 1×2 to 1×16 can be
accommodated. Please contact Prysmian for splitter part numbers.
• Cables up to 22 mm in diameter can be installed into each port.
• The joint is quickly re-enterable and the sealing clamp can be locked.
Technical Data
• Number of cable ports: 4 circular (2 x OPGW cable + 2 branch cables) Short Cap
6 circular (2 x OPGW cable + 4 branch cables) Long Cap
• Maximum cable diameter (mm): Ø22 (Ø14.6mm OPGW Cable, Ø22 for Dielectric Cables)
• Required space envelope (mm): (l) 560 x (d) 250 Short Cap
(l) 600 x (d) 250 Long Cap
