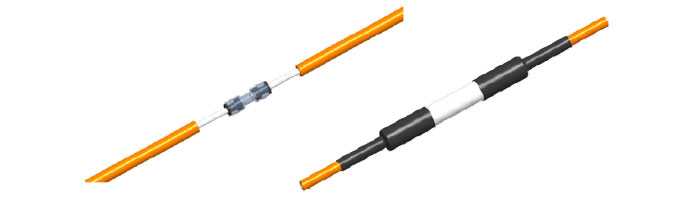

OP018-04 DB1 Connection Kit
Features and Benefits
• Used for connecting two pieces of DB1 Blown Tube cable together.
• Suitable for direct bury applications.
• Sealed to IP68 using a low temperature heat shrink.
• The joint is protected using a 20mm diameter conduit.
• Standard 5-5mm tube connector is used to join the two cables together.
Technical Data
• Maximum Cable Diameter (mm): 16
• Maximum no of tube connections: 1
• IP Rating: 68
• Required space envelope (mm): (l) 250 x (Ø) 22
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Aynı Markalı Diğer Ürünlerimiz
Protodur yalıtkanlı alçak gerilim kablolarının birbirine eklenmesi için kullanılan Piretolin ekler, özellikle küçük ölçü ve ağırlıkları ile ve yüksek izolasyon direnci sayesinde bağlantının güvenli bir şekilde yapılması sağlanır. Piretolin kablo ekleri aşınmaz, yıpranmaz, toprak altında suda veya serbest şekilde kullanılabilirler.
Çelik zırhlı kablolar, bakır örgü koruma kafesiyle donatılmış Piretolin kablo ekleriyle bağlanır. Koruma kafesi kalaylı bakır örgüden oluşmuştur ve mekanik korumayı sağlar.
Yüksek gerilim iletken ve yalıtkan bantlarla yapılan sargılarla meydana getirilen deflektör ise elektrik alanının kontrol altına alınmasını sağlar.
Akışı gayet kolay olan Piretolin maddesiyle ek kalıpları tamamen doldurulur ve sertleşmenin ardından kablo devreye sokulabilir.
Protodur yalıtkanlı alçak gerilim kablolarının birbirine eklenmesi için kullanılan Piretolin ekler, özellikle küçük ölçü ve ağırlıkları ile ve yüksek izolasyon direnci sayesinde bağlantının güvenli bir şekilde yapılması sağlanır. Piretolin kablo ekleri aşınmaz, yıpranmaz, toprak altında suda veya serbest şekilde kullanılabilirler.
Protodur yalıtkanlı alçak gerilim kablolarının birbirine eklenmesi için kullanılan Piretolin ekler, özellikle küçük ölçü ve ağırlıkları ile ve yüksek izolasyon direnci sayesinde bağlantının güvenli bir şekilde yapılması sağlanır. Piretolin kablo ekleri aşınmaz, yıpranmaz, toprak altında suda veya serbest şekilde kullanılabilirler.
Yapı
Bir damarlı, ince çok telli, bakır iletkenli, HEPR izolasyonlu, PROTODUR (PVC) dış kılıflı enerji kabloları.
Teknik Bilgiler
– TS IEC 60502-1’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC (Kısa devre zamanı t ≤ 5 sn. için)
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2 ve IEC 60332-3-24 Cat.C
– Test Gerilimi (AC): 3,5 kV
Kullanıldığı Yerler
Enerji, şebeke ve aydınlatma kablosu olarak açıkta, kablo kanallarında, toprak altında bükülgenlik gerektiren uygulamalarda kullanılır.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Bir damarlı, ince çok telli, çıplak veya kalaylı bakır iletkenli, özel karışımlı kurşunsuz PVC yalıtkanlı otomotiv kablolar
Teknik Bilgiler
– ISO 6722’ye uygun olarak üretilirler.
– İzin verilen minimum işletme sıcaklığı: -40 ºC
– İzin verilen maksimum işletme sıcaklığı: 105 ºC
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
– Test Gerilimi (AC): 1 kV
– Yağlı ortamlarda kullanılmaya uygun.
Kullanım Alanları
Taşıtların çeşitli elektrik sistemlerinde, otomobil iç yaşam kabininde kullanılırlar.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Çok damarlı, çok telli bakır iletkenli, çift bükümlü, özel XLPE yalıtkanlı, özel sentetik dış kılıflı, alevi iletmeyen, halojenden arındırılmış, yangın sırasında yoğun duman tabakası oluşturmayan lastik dolgulu, bakır tel örgülü gemi kabloları.
Teknik Bilgiler
– IEC 60092-350/375/376’ya uygun olarak üretilirler.
– İzin verilen minimum işletme sıcaklığı: -15 ºC
– İzin verilen maksimum işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC
– LS (Düşük Duman) Testi: IEC 61034 -1/2
– HF (Halojenden Arındırılmışlık) Testi: IEC 60754 – 1/2
– FR (Aleve Dayanıklılık) Testi: IEC 60332-3-22 Cat.A
– Yağlı ortamlarda kullanılmaya uygun.
Kullanım Alanları
Gemilerde ve her türlü deniz araçlarında mekanik ve elektriksel koruma istenen mekanlardaki sabit tesislerde haberleşme, sinyal ve kumanda kablosu olarak kullanılırlar.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Kalaylı, çok telli, bakır iletkenli, PROTOTHEN®-X (XLPE) yalıtkanlı, metalik bakır ekranlı, polietilen dış kılıflı pist aydınlatma primer kabloları.
Teknik Bilgiler
– FAA L824/AC 150/5345-7F’ye uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
Kullanım Alanları
Havaalanı pist aydınlatma tesislerinde ve doğru akım regülatörlerinin
alternatif gerilim devrelerine bağlantısında toprak altında ve harici olarak
kullanılır.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Çok damarlı, çok telli veya sıkıştırılmış çok telli bakır iletkenli, özel XLPE yalıtkanlı, özel sentetik dış kılıflı, alevi iletmeyen, halojenden arındırılmış, yangın sırasında yoğun duman tabakası oluşturmayan lastik dolgulu, bakır tel örgülü, alev altında 180 dakika işlevini devam ettiren gemi kabloları.
Teknik Bilgiler
– IEC 60092-350/353’e uygun olarak üretilirler.
– İzin verilen minimum işletme sıcaklığı: -15 ºC
– İzin verilen maksimum işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC
– LS (Düşük Duman) Testi: IEC 61034 -1/2
– HF (Halojenden Arındırılmışlık) Testi: IEC 60754 – 1/2
– FR (Aleve Dayanıklılık) Testi: IEC 60332-3-22 Cat.A
– FE (Akım İletme) Testi: IEC 60331-21
Kullanım Alanları
Gemilerde ve her türlü deniz araçlarında, güvertelerde, kuru, ıslak ve buhar olan mekanlarda, mekanik ve elektriksel koruma istenen sabit tesislerde, güvenlik, alarm ve diğer kritik sistemlerde, enerji ve kumanda kablosu olarak kullanılırlar. Alev altında işlevlerini sürdürecek şekilde üretilirler.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Çok damarlı, ince çok telli, elektrolitik bakır iletkenli, PROTODUR® (PVC) yalıtkanlı, damarları numaralı, PROTODUR® (PVC) iç kılıflı, kalaylı bakır tel örgü ekranlı, yağlara dayanıklı, PROTODUR® (PVC) dış kılıflı, bükülgen ölçü ve kontrol kabloları.
Teknik Bilgiler
– TS EN 50525-2-51’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 70 ºC
– Maksimum Kısa Devre Sıcaklığı: 160 ºC
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
– Test Gerilimi (AC): 2 kV
– Yağlı ortamlarda kullanılmaya uygun.
Kullanım Alanları
Elektromanyetik girişime karşı koruma derecesinin gerekli olduğu kuru, nemli ve ıslak mekanlarda, dahili olarak yüksek mekanik zorlanmaların olmadığı yerlerde, makinelerde, seri üretim bantlarında, kontrol cihazlarında, bilgisayar sistemlerinde ölçü ve kontrol kablosu olarak kullanılırlar.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
