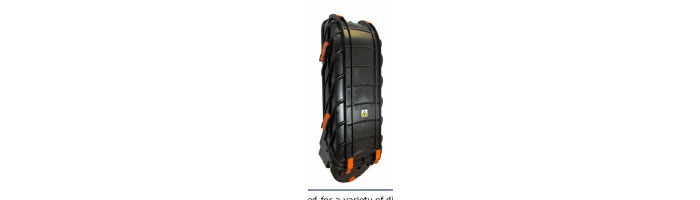

OP028-02 32AP Distribution Joint
Features and Benefits
• Has a capacity of up to 38 splice trays.
• Can accommodate single element splice trays or customer locking splice
trays which contain several tube loops to lock the fibre elements.
• Can accommodate splitters and splitter assemblies (SASA’s).

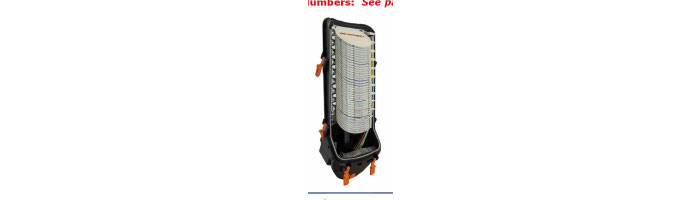

• Splice trays hinge upwards individually, allowing full access to spliced
fibres without disturbance to live fibres in adjacent trays.
• Contains an oval port and a Loop Storage facility. The oval port can
accommodate cables up to 10mm in diameter. Cables are sealed into the
oval port using resin.
• Contains six circular ports, which can accommodate a 25mm flexible
conduit to protect the incoming blown fibre tubes. The conduit and tubes
are sealed into the ports using resin.
• All fibres are positively managed to maintain a 25mm minimum bend
radius within the joint.
• The Joint is sealed to IP68.
• Supplied in several configurations. Each type is identified by different
colour toggles so there is no need to open the closure to determine which
version is installed. See kit contents and part numbers for the different
configurations.
• For use with Blown fibre tube cables.
Technical Data
• Number of cable ports: 1 Oval (can be used for a Loop), 6 Circular.
• Maximum cable diameter (mm): 10 Oval, a 25mm conduit Circular
• Maximum number of splice trays: 38
• Required space envelope (mm): (w) 210 x (h) 560 x (d) 165.
• Operating temperature: -20oC to + 50oC (5 to 95% RH)
• Material:-
• Base & Cover : Polypropylene (Black)
• Splice trays: FR HIPS (Light Grey)
• Toggles: 20% Glass Filled Polypropylene (Orange, Green, Blue)
• Port Bungs: 20% Glass Filled Polypropylene (Black)
• Testing:-
• Closure sealing: IP68
• Optical: Tested 1310nm,1550nm and 1625nm
• Dry heat: BS EN 60068-2-2 Test Bb
• Damp heat: IEC 60068-2-3: 1969
• Change of temperature: IEC 60068-2-14: 1984
• Vibration: IEC 60068-2-6: 1995
• Shock: IEC 60068-2-27: 1987
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
