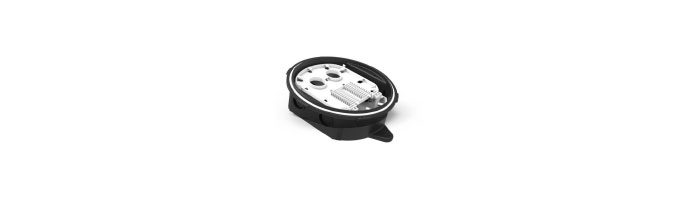

OP063-06 Small Joint Closure
Features and Benefits
• A compact closure for track and branch applications.
• Closure has four knock out ports.
• Each port accommodates a cable gland for cables 5-9mm or 6-12mm.
• Closure is supplied with two glands. Additional glands are available
separately. See additional items.
• Contains a single splice tray for up to 24 splices.
• Splice tray accommodates 2.2mm splice protectors.
• Cable management plate to secure cables and route fibres.
• Robust construction enabling direct buried applications.
• Can be used underground or can be mounted to a wall.
• Sealed to IP68 at 5m and UV resistant to ISO 4892.
• Gland available for double entry – 8 entries in total for 4-6mm cables
Technical Data
• Number of cable ports: 4 ports, 2 on each side
• Maximum capacity each port: Cables or microducts: 5-9 mm or 6-12mm
• Number of splice cassettes: 1
• Maximum splice capacity: 24
• Minimum fibre bending radius: 20 mm (fibre types ITU-T G.657 A1 and A2)
• Splice protector type: Heat shrink 45mm x 2.2 mm
• Dimensions: (l) 200 x (w) 170 x (d) 66 mm
• Colour: Black
• Material: Polypropylene housing and ABS inner parts
• UV resistance: Resistant to ISO 4892 – 1000 hours
• Temperature range:
Transport and storage -30ºC to +60ºC
Installation -10ºC to +50ºC
Operation -20ºC to +60ºC
• Cable retention: 80 N
• Impact resistance: 10 Nm @ 20 ºC, radius 100 mm
• Static load: 1000 N @ 20 ºC on top surface of the box according to EN 50411-2-3
• Water immersion: IP68 (No water ingress at 1.5 meter water pressure for 20 days)
• Application area: Group 1 according to EN 124, placed minimum 25 cm below surface level
Group 2 according to EN 124, placed minimum 30 cm below stone or concrete pavement
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
