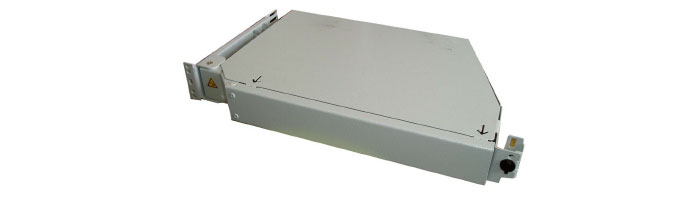

RM030-01 MOE96 1,5U – 96 S Pivoting Shelf
Features and Benefits
• The MOE96 is a robust metallic shelf that can be mounted in racks for indoor
applications or street cabinets for outdoor applications.
• Fits into standard 19” rails. Can be used in ETSI racks or cabinets using
conversion brackets. Contact Prysmian for further details.
• The shelf is equipped with a metallic cover.
• The shelf is equipped with two rows of twelve 4fo splice trays for a total of 96
splices.
• The pivoting support can fix up to six 5mm OD tubes/cables and a 11.5mm
OD cable.
• The shelf is 1.5U in height.
Technical Data
• Number of cable ports: 6 + 1
• Maximum cable diameter (mm): 5 or 11,5
• Maximum number of splice trays: 24
• Maximum fibre capacity : 96 (4fo x 24)
• Required space envelope (mm): 19″ x 275mm (d) (240+35mm) H=1.5U (66.6mm)
• Operating temperature: -25oC to + 70oC (5 to 95% RH)
• Material: Mild Steel, Painted light grey RAL 7035
• testing:
• Optical: Tested 1310nm,1550nm and 1625nm
• Fibre bending radius (mm): Minimum 15mm (ITU-T G.657 A2 fibre)
• Cable retention: IEC 61300-2-4 [4]
• Thermal choc IEC 61300-2-22 [12]
• Corrosion test IEC 60068-2-11 [5]
• Vibration test IEC 61300-2-1 Ed3 [2] .
• Cable retention IEC 61300-2-4 [4] .
• Torsion test IEC 61300-2-5 Ed3 [5]
• Flexion test IEC 61300-2-37 Ed2 [13]
• Shock IEC 61300-2-9 Ed 2.0 [7]
• Crush test IEC 61300-2-10
• Fall test IEC 61300-2-12 [8]
• Temp. cycling EN 61300-2-22[12]
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
