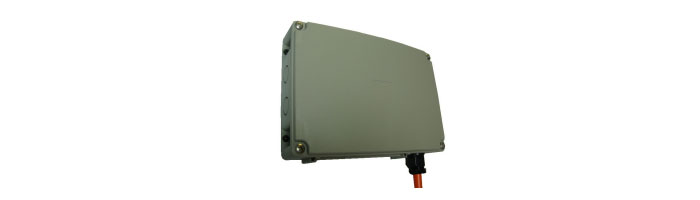

WM014-10 External Customer Splice Box
Features and Benefits
• Compact wall mounted unit typically used for residential and small
business premises.
• Removable cover fitted with re-enterable seal. Water ingress protection
to IP55.
• Tamperproof cover security screws available as an option.
• Unit manufactured from UV resistant material.
• Standard kit supplied complete with all components necessary to splice an
external cable to four pigtails. For applications where 12 fibres are to be
spliced (external to internal cable), extra splice protectors will be required.
• Rear cable entry port allows pigtails or patchcords to enter the customer
premises, protected by 25mm diameter conduit. An internal Customer
Lead-In Unit (CLI) is supplied to manage the bend radius of the pigtails or
cable at the inside wall, refer to optional items.
• All fibres are positively managed to a 30mm minimum bend radius.
• Cable up to 13mm in diameter can be accommodated with a cable gland.
(diameters of up to 18mm can be accommodated using a cable port
adaptor).
• Cable interstices can be sealed against water/gas ingress at the entry port
if required using a quick set resin (Optional items – Sealing Resin).
• Compatible with Blown Fibre products. Note: for certain applications
where external Blown Fibre tubing is terminated, a Gas Seal connector (not
supplied) will be required to seal the tube. (see additional items).
Technical Data
• Number of Splice Trays: 1
• Maximum Fibre Capacity: 12
• Maximum Cable Diameter (mm): 18
• IP Rating: 55
• Required space envelope (mm): (w) 220 x (h) 150 x (d) 50.
• Operating temperature: -20oC to + 50oC (5 to 95% RH)
• Material:-
• External Box FR ABS Dark Grey RAL 7030
• Splice tray: FR ABS Light Grey RAL 7035
• Testing:-
• Optical: Tested 1310nm,1550nm and 1625nm
• Dry heat: BS EN 60068-2-2 Test Bb
• Damp heat: IEC 60068-2-3: 1969
• Change of temperature: IEC 60068-2-14: 1984
• Vibration: IEC 60068-2-6: 1995
• Shock: IEC 60068-2-27: 1987
