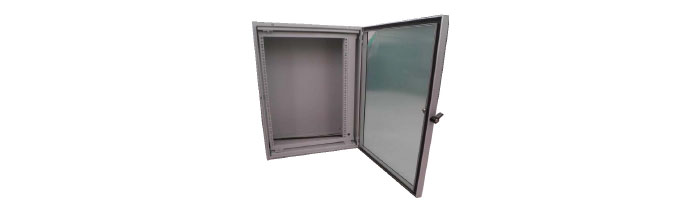

WM051-07 IP54 Wall Mounted Cabinets
Features and Benefits
• Cabinet is 600mm in width and 300mm in depth.
• The cabinet is available in three different heights of 380mm,
600mm and 760mm. The usable internal height in units is 6U,
11U and 14U.
• The cabinets have a swing out frame for ease of cable routing
and to provide access to equipment.
• Supplied with 19” mounting rails and can accommodate a range
of 19” products including the Prysmian SRS3000 Splice Only,
Patch Only, Splice and Patch and Storage shelves.
• Simple one man installation. Supplied completely assembled.
• Supplied with a lockable transparent acrylic door, or with a steel
door.
• The cabinet is sealed to IP54.
• Heavy duty construction.
• Painted light grey RAL 7035.
Technical Data
• Height (U): 6, 11 or 14
• Dimensions (mm): 6U: (h) 380 x (w) 600 x (d) 330
11U: (h) 600 x (w) 600 x (d) 330
14U: (h) 760 x (w) 600 x (d) 330
• Operating temperature: -20oC to + 60oC (5 to 95% RH)
• Material:
• Enclosure: Sheet Steel 1.5mm
• Swing Frame: Sheet Steel
• Front Door: Extruded Aluminium and Acrylic (Transparent Door)
Sheet Steel (Steel Door)
• Finish:
• Enclosure: Powder Coated Paint Grey RAL 7035
• Swing Frame: Powder Coated Paint Grey RAL 7035
• Front Door: Anodized, Aluminium Silver (Transparent door)
Powder Coated Paint Grey RAL 7035 (Steel Door)
• Sealing: IP54 to IEC 60-529
