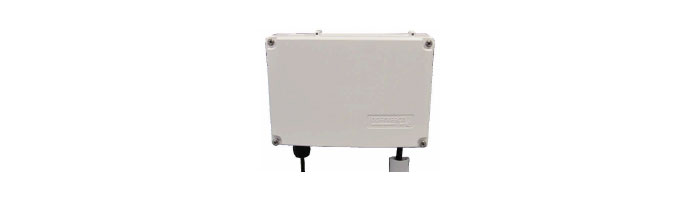

WM054-05 SDWB – Small Distribution Wall Box
Features and Benefits
• Can be supplied in white or dark grey.
• Each box comes with three double splice trays (6 customer trays) pre-fitted,
and a single element splice tray for spare fibre storage.
• The box is supplied with a Gas/water block connector for use with blown fibre
input cables and a 6-6mm reducer and 3mm transport tube.
• All fibres are positively managed to maintain a 30mm minimum bend radius
within the wall box.
• A unique figure of eight locking system is integrated into the box. This
prevents movement of fibres from aerial input cables when subjected to ice
and wind loading.
• The box is sealed to IP55.

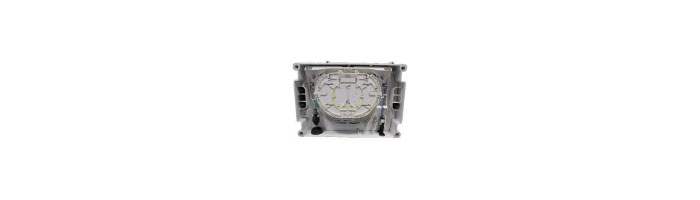

• Splice trays hinge upwards individually, allowing full access to spliced fibres
without disturbance to live fibres in adjacent trays.
•The wall boxes come with everything required to install one input cable and
up to six drop cables (only splice protectors to be ordered separate)
• Storage area inside the box to hold any unused output cable sealing
grommets.
• The boxes are UV stable to prevent discolouration of the material. The boxes
are manufactured from UL94-V0 rated materials.
Technical Data
• Number of cable ports: 1 input, 6 output
• Maximum cable diameter (mm): 18 Input, 3-6 Output
• Maximum number of splice trays: 6 Customer Trays (24 fibre)
1 Single Element Tray (for storage)
• Required space envelope (mm): (w) 220 x (h) 150 x (d) 50.
• Operating temperature: -20oC to + 50oC (5 to 95% RH)
• Material:-
• Box: FR ABS Dark Grey (RAL7030) or FR ABS White (RAL9016)
• Splice trays: FR ABS White (RAL9016)
• Testing:-
• Sealing: IP55
• Optical: Tested 1310nm,1550nm and 1625nm
• Dry heat: BS EN 60068-2-2 Test Bb
• Damp heat: IEC 60068-2-3: 1969
• Change of temperature: IEC 60068-2-14: 1984
• Vibration: IEC 60068-2-6: 1995
• Shock: IEC 60068-2-27: 1987
