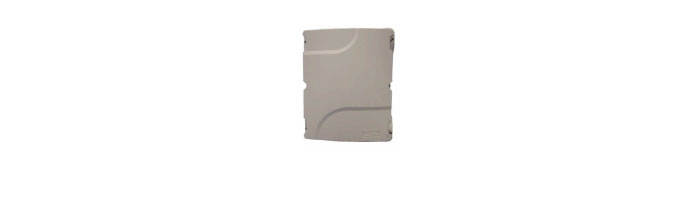

WM059-03 32 Way Splitter Node
Features and Benefits
• Each box can be supplied empty or pre fitted with a 1×32 way splitter. For
technical information on the splitter refer to data sheet AC005.
• The box is pre-configured with 32 customer splice trays, each housing a splitter
output leg. Note. There are 16 double splice trays where each splice tray
contains a hinge out second splice tray within it, providing two separate storage
areas for customer segregation.
• Each unit is also supplied with a splitter input tray (green) and three single
element trays for storage or splice through.
• Each box comes supplied with a top and bottom routing manifold for fibre
routing to the splice trays.
• All fibres are positively managed to maintain a 30mm minimum bend radius
within the wall box.
• Splice trays hinge upwards individually, allowing full access to spliced fibres
without disturbance to live fibres in adjacent trays.
• Input cables can enter from the top or bottom face of the box. Its possible to
install an in line cable passing through the box.
• Drop cables can exit from the top of bottom face of the box.
• The boxes are made using flame retardant UL94-V0 rated materials.
• Can be supplied in white for internal use or grey for external use. The external
unit is fitted with a seal and rated to IP55.
Technical Data
• Number of Input cable ports: 1 (1 top and / or bottom can also be used for in-line pass through)
• Number of Output cable ports: 32 (3-6mm) on both the top and bottom face of box.
• Maximum Input cable diameter (mm): 6-12mm (using M20 Cable gland for External box. Internal box can be up
to 20mm).
• Maximum Output cable diameter (mm): 6
• Splice Trays: 32 Single Circuit (note = 16 double SC trays where each tray has two
storage areas.
1 Splitter Input splice tray
3 single element splice trays for storage or splice through
• Splitter: For technical details of the splitter refer to data sheet AC005.
• Required space envelope (mm): (w) 320 x (h) 410 x (d) 115.
• Operating temperature: -20oC to + 50oC (5 to 95% RH)
• Material:-
• Internal Box: FR ABS White (RAL9016)
• External Box: FR ABS Dark Grey (RAL7030)
• Splice trays: FR ABS White (RAL9016)
• Testing:-
• Sealing: IP55 – External product only
• Optical: Tested 1310nm,1550nm and 1625nm
• Dry heat: BS EN 60068-2-2 Test Bb
• Damp heat: IEC 60068-2-3: 1969
• Change of temperature: IEC 60068-2-14: 1984
• Vibration: IEC 60068-2-6: 1995
• Shock: IEC 60068-2-27: 1987
