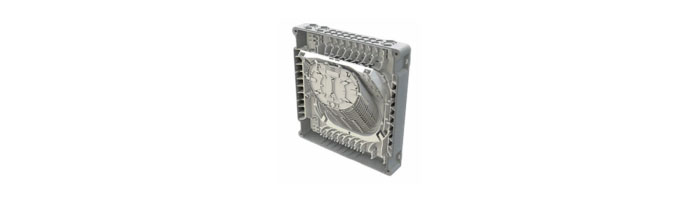

WM060-02 MDWB – Medium Distribution Wall Box
Features and Benefits
• For internal and external use.
• Can be supplied with single element or single circuit trays. Single
element splice capacity is 168 fibres. Single Circuit splice capacity is 112
fibres. Single circuit splice trays are a single tray with two separate
storage areas.
• Note: For use with 1.5mm splice protectors. Crimp splices can also be
used in the single element trays but the capacity is reduced to 6 fibres per
tray.
• Each box comes supplied with a top and bottom routing manifold for fibre
routing to the splice trays.
• All fibres are positively managed to maintain a 30mm minimum bend
radius within the wall box.
• Splice trays hinge upwards individually, allowing full access to spliced
fibres without disturbance to live fibres in adjacent trays.
• The box is suitable for Riser applications.
• Cables can enter / exit from the top or bottom face of the box.
• The box is sealed to IP55 and the boxes are moulded from UV stable
material to prevent discolouring.
• The boxes are made using flame retardant UL94-V0 rated materials
Technical Data
• Number of Input cable ports: 1 (can also be used for in-line pass through). Note output ports can also
be used as additional input ports.
• Number of Output cable ports: 32 for 3-6mm cables (16 on top and 16 on bottom face of box)
4 for 6-12mm cables (2 on top and 2 on bottom face of box).
• Maximum Input cable diameter (mm): 12 (M20 Cable gland)
• Maximum Output cable diameter (mm): 3-6 (32 ports), 6-12 (4 ports)
• Maximum number of splice trays: 14 Single Element Trays = 168 fibres
28 Single Circuit = 112 fibres on 4f per trays basis (note = 14 double SC
trays where each tray has two storage areas)
• Required space envelope (mm): (w) 250 x (h) 280 x (d) 100.
• Operating temperature: -20oC to + 50oC (5 to 95% RH)
• Material:-
• Box (Dark Grey): FR ABS Dark Grey (RAL7030)
• Box (White): FR ABS White (RAL9016)
• Splice trays: FR ABS White (RAL9016)
• Testing:-
• Closure sealing: IP55 – External product only
• Optical: Tested 1310nm,1550nm and 1625nm
• Dry heat: BS EN 60068-2-2 Test Bb
• Damp heat: IEC 60068-2-3: 1969
• Change of temperature: IEC 60068-2-14: 1984
• Vibration: IEC 60068-2-6: 1995
• Shock: IEC 60068-2-27: 1987
