AC018-04 External Verticasa Drop Tube
Features and Benefits
• Low friction tube with an anti static bore.
• Supplied with a pulling rope pre-installed for easy fibre
installation.
• Tube plugs are available to ensure access the pulling rope
when cutting the drop tube into lengths.

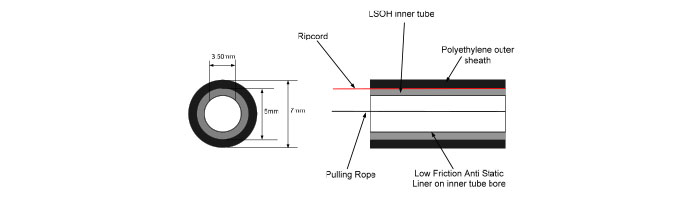

• External format is an internal tube with an extra
polyethylene sheath. A ripcord is installed between the
sheath and the tube for easy sheath removal.
• External sheath provides protection from the weather and is
UV stabilised.
Technical Data
• Outer diameter: 7.2mm
• Inner tube outer diameter: 5.0mm
• Inner tube inner diameter: 3.5mm
• Crush Resistance: > 0.4kN
• Operating temperature: -20oC to + 40oC (5 to 95% RH)
• Material:- LSOH UL94 V0 (inner tube) Polyethylene (outer sheath)
• Finish:- Black
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
