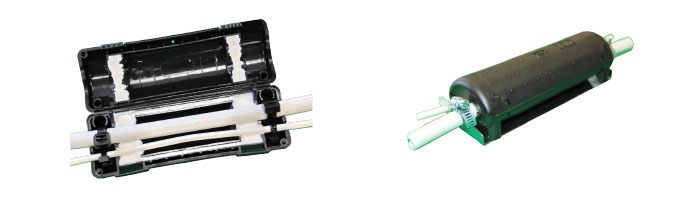

OP022-05 Outdoor Verticasa Breakout Unit
Features and Benefits
• Can accommodate an in-line Verticasa cable of up to 13mm in diameter.
• Can accommodate drop tubes of up to 7.2mm in diameter.
• Easy to install mechanical system sealing system using Gel to provide a seal
of IP67.
• UV resistant for external use.
• Non craft sensitive and reliable.
• Re-enterable and re-usable.
Technical Data
• Maximum Cable Diameter (mm): 13 (in-line), 7.2 (drop)
• Maximum no of Cable Entries: 1 (in-line), 2 (drop)
• IP Rating: 67
• Required space envelope (mm): (l) 185 x (w) 50 x (d) 50
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Aynı Markalı Diğer Ürünlerimiz
Çelik zırhlı kablolar, bakır örgü koruma kafesiyle donatılmış Piretolin kablo ekleriyle bağlanır. Koruma kafesi kalaylı bakır örgüden oluşmuştur ve mekanik korumayı sağlar.
Yüksek gerilim iletken ve yalıtkan bantlarla yapılan sargılarla meydana getirilen deflektör ise elektrik alanının kontrol altına alınmasını sağlar.
Akışı gayet kolay olan Piretolin maddesiyle ek kalıpları tamamen doldurulur ve sertleşmenin ardından kablo devreye sokulabilir.
Protodur yalıtkanlı alçak gerilim kablolarının birbirine eklenmesi için kullanılan Piretolin ekler, özellikle küçük ölçü ve ağırlıkları ile ve yüksek izolasyon direnci sayesinde bağlantının güvenli bir şekilde yapılması sağlanır. Piretolin kablo ekleri aşınmaz, yıpranmaz, toprak altında suda veya serbest şekilde kullanılabilirler.
Protodur yalıtkanlı alçak gerilim kablolarının birbirine eklenmesi için kullanılan Piretolin ekler, özellikle küçük ölçü ve ağırlıkları ile ve yüksek izolasyon direnci sayesinde bağlantının güvenli bir şekilde yapılması sağlanır. Piretolin kablo ekleri aşınmaz, yıpranmaz, toprak altında suda veya serbest şekilde kullanılabilirler.
Yapı
Kalaylı, ince çok telli elektrolitik bakır iletkenli, PROTOLON® (EPR) yalıtkanlı, elektriksel alanı homojenleştirici iç ve dış lastik yarı iletken tabakalı, PROTOFIRM® dış kılıflı yağa ve aleve dayanıklı orta gerilim kuyruk kabloları.
Teknik Bilgiler
– TSE K 371’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 200 ºC
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
– Yağlı ortamlarda kullanılmaya uygun.
– Sürekli Gerilme Kuvveti: 15 N/mm2
Kullanım Alanları
Kuru, nemli ve ıslak mekanlarda, harici, açık madenlerde, sürtünmeye karşı dayanıklılık istenen işletmelerde, tünel içlerinde, taş ocaklarında, ağır mekanik zorlanmaların olduğu yerlerde kullanılırlar.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Çok damarlı, ince çok telli, bakır iletkenli, HEPR izolasyonlu, PROTODUR (PVC) dış kılıflı enerji kabloları.
Teknik Bilgiler
– TS IEC 60502-1’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC (Kısa devre zamanı t ≤ 5 sn. için)
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2 ve IEC 60332-3-24 Cat.C
– Test Gerilimi (AC): 3,5 kV
Kullanım Alanları
Enerji, şebeke ve aydınlatma kablosu olarak açıkta, kablo kanallarında, toprak altında bükülgenlik gerektiren uygulamalarda kullanılır.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Bir damarlı, ince çok telli, çıplak veya kalaylı bakır iletkenli, özel karışımlı kurşunsuz PVC yalıtkanlı otomotiv kablolar
Teknik Bilgiler
– ISO 6722’ye uygun olarak üretilirler.
– İzin verilen minimum işletme sıcaklığı: -40 ºC
– İzin verilen maksimum işletme sıcaklığı: 105 ºC
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
– Test Gerilimi (AC): 1 kV
– Yağlı ortamlarda kullanılmaya uygun.
Kullanım Alanları
Taşıtların çeşitli elektrik sistemlerinde, otomobil iç yaşam kabininde kullanılırlar.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
İnce çok telli bakır iletkenli, HEPR izolasyonlu, PROTODUR (PVC) dış kılıflı enerji kabloları.
Teknik Bilgiler
– TS IEC 60502-1’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC (Kısa devre zamanı t ≤ 5 sn. için)
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2 ve IEC 60332-3-24 Cat.C
– Test Gerilimi (AC): 3,5 kV
Kullanım Alanları
Enerji, şebeke ve aydınlatma kablosu olarak açıkta, kablo kanallarında, toprak altında bükülgenlik gerektiren uygulamalarda kullanılır.
Yapı
Kalaylı, ince çok telli, elektrolitik bakır iletkenli, PROTOLON® (EPR) yalıtkanlı, lastik dolgu elemanlı, lastik iç kılıflı yırtılmaya dayanıklı PROTOFIRM® dış kılıflı kuyruk kabloları.
Teknik Bilgiler
– TSE K 371’e uygun olarak üretilirler.
– İzin verilen işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 200 ºC
– İletken Yapısı: Bükülgen
– FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2 ve IEC 60332-3-24 Cat.C
– Maksimum Hareket hızı: 60 m/dk
– Sürekli Gerilme Kuvveti: 15 N/mm2
Kullanıldığı Yerler
Kuru, nemli ve ıslak mekanlarda, harici, ağır mekanik zorlanmaların olduğu yerlerde, maden ocaklarında, taşıyıcı ve aktarıcı makaralı bant sistemlerinde vinç ve benzeri iş makinelerinde kuyruk kablosu ve besleme kablosu olarak kullanılırlar.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
Yapı
Bir veya çok damarlı, ince çok telli bakır iletkenli, özel halojensiz XLPE yalıtkanlı, özel sentetik dış kılıflı, alevi iletmeyen, halojenden arındırılmış, yangın sırasında yoğun duman tabakası oluşturmayan gemi kabloları.
Teknik Bilgiler
– IEC 60092-350/353’e uygun olarak üretilirler.
– İzin verilen minimum işletme sıcaklığı: -15 ºC
– İzin verilen maksimum işletme sıcaklığı: 90 ºC
– Maksimum Kısa Devre Sıcaklığı: 250 ºC
– LS (Düşük Duman) Testi: IEC 61034 -1/2
– HF (Halojenden Arındırılmışlık) Testi: IEC 60754 – 1/2
– FR (Aleve Dayanıklılık) Testi: IEC 60332-3-22 Cat.A
– Yağlı ortamlarda kullanılmaya uygun.
Kullanım Alanları
Gemilerde ve her türlü deniz araçlarındaki sabit tesislerde, güverte altlarında, kuru, ıslak ve buhar olan mekanlarda enerji ve kumanda kablosu olarak kullanılırlar.
