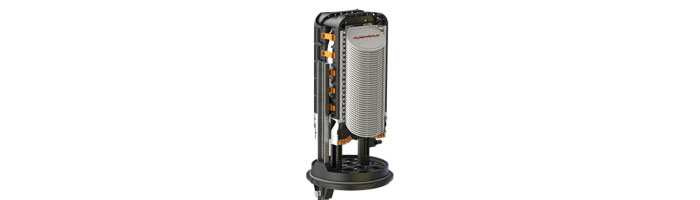

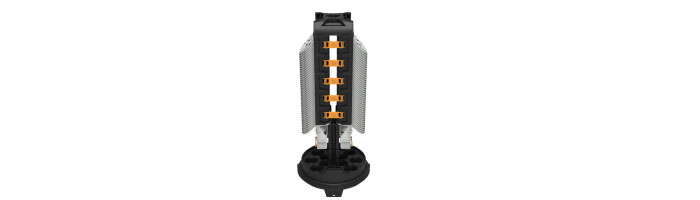

OP058-05 LMJ
Features and Benefits
• A large closure for optical cable splicing with two vertical tray stacks.
• Different cap lengths are available to configure the closure to the number of
trays required.
• Maximum capacity is 1344 fibres using 12 fibre single element trays.
• Capacity can be doubled to 2688 fibres using 24 fibre single element trays.
• Contains a mechanical oval port and central loop storage for up to 276 fibres
using loose tubes. (Loop capacity 3.4m of 23 elements, 2.2mmØ).
• Two input manifolds manage cable tubes to a common routing channel.
• Input manifolds enable fibres to be passed from stack to stack.
• One mechanical oval port cable entry for cables up to 18mm. Ten circular
port cable entries.
• Cables are sealed using mechanical sealing glands. Cables from 4 to 23mm
in diameter can be accommodated into each circular port.
• Multi Way Entry Glands provide alternate mechanical entry to allow up to 8
cables in each circular port.
• Can accommodate a range of splitter modules from 1×2 to 2×64.
• The closure is sealed to IP68.
Technical Data
• Required space envelope (mm): (l) 493 x (d) 310 for LMJ Short Cap (l) 600 x (d) 310 for LMJ Medium Cap
(l) 721 x (d) 310 for LMJ Long Cap
• Capacity for Single Element Management (SEM) – 12f per tray and 24f per tray)
LMJ
Short Cap
LMJ
Medium Cap
LMJ
Long Cap
Maximum number of trays 48 trays (24 + 24) 80 trays (40 + 40) 112 trays (56 + 56)
Maximum splices 576f 960f 1344f
Using 24f splice tray 1152f 1920f 2688f
LMJ
Short Cap
LMJ
Medium Cap
LMJ
Long Cap
Maximum number of trays 96 trays (48 + 48) 160 trays (80 + 80) 224 trays (112 + 112)
Maximum splices 384f 640f 896f
• Capacity for Single Circuit Management (SCM) – 4f per tray
• Minimum Fibre Bend Radius (mm): 30
• Number of Cable Ports: 10 circular and 1 oval
• Cable Diameter Range (mm):
• Circular Port: 4 to 23
• Multi Port (in circular port): 5 to 9 (2 Way), 5 to 7 (4 Way), 3x2mm flat cable (8 Way),
• Oval Port: 6 to 18
• Cable Retention (N):
• Circular Port: > Cable (Ø/45) x 500N with central strength member secured.
• 4 Way Multi Way (in circular port): > 150N for cables with Aramid yarns, > 30N for cables without Aramid yarns
• Splitter capacity: See page 4
• Operating temperature: -20oC to + 60oC (5 to 95% RH)
• Material:-
• Cap: GF Polypropylene
• Base: GF Polypropylene
• Clamp: GF Nylon
• Splice Trays: FR ABS
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
