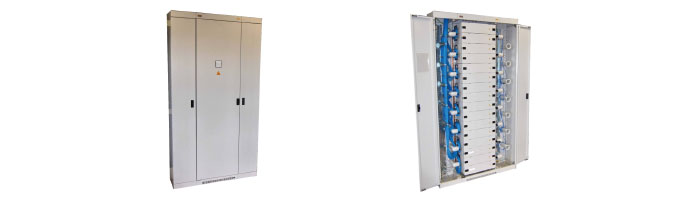

RA005-08 Modular Main Rack
Features and Benefits
• ETSI standard rack used to accommodate Sliding Sub-Racks.
• Up to 14 Sliding Sub-Racks can be accommodated.
• Sliding Sub-Racks are available for splicing (SSR-S), patching
(SSR-P) and splicing and patching (SSR-SP).
• Sliding Sub-Racks are fitted into the rack using rear mounting
rails.
• The rack can be supplied fully configured as a composed rack
with side channels or the parts can be ordered separately.
• Side channels are designed to hold cable clamps for the routing of
cable fibres, and patch cord Storage Drums for the over-length
management of the pigtails and patch cords.
• Straight or elbowed Patch Cord Storage Drums are available.
• All panels are removable and allow full access to the rack and
accessories during installation or maintenance.
• Can be used in a cascade layout; either side by side or back to
back.
• Locks are available for restricted access to the rack.
• Cables are inserted from the top or the bottom.
Technical Data
• Maximum Capacity: 14 Sliding Sub-Racks
• Required space envelope (mm):-
• Main Frame (h)2200 x (w)600 x (d)300
• Side Channel Option 1 (h)2200 x (w)150 X (d)300
• Side Channel Option 2 (h)2200 x (w)300 x (d)300
• Material:-
• Metalwork: Mild Steel
• Plastic PC ABS
• Finish:-
• Metalwork: Painted light grey (RAL 7035)
• Plastic Grey RAL 7035
