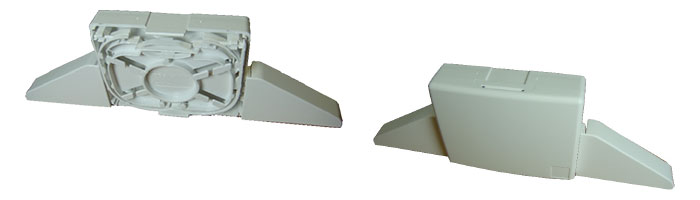

WM025-08 Verticasa Internal Transition Box 4 Drops
Features and Benefits
• Allows splicing from cables to cables.
• 12/24 fibre version is suitable for one inline cable of up to
12.5mm in diameter. The 48 fibre version is suitable for one
inline cable of up to 15mm in diameter.
• Up to 4 drop cables can be spliced to the in-line cable.
• The compact dimensions 100 x 80 x 32mm allow the unit to be
installed in the network where access is restricted: riser, duct,
etc…
• The cable entries are suitable for 5mm drop tubes or standard
cables from 2.5 to 5 mm OD.
• Up to 4 fusion splices or two mechanical splices can be
accommodated into the splice tray.
• Cable management within the unit ensures the minimum 20mm
bend radius for optical fibre is not exceeded.
• Easily installed and fitted to the wall or inside a riser.
• Input/output cables are secured at the cables entry levels.
• Unit manufactured from fire resistant UL94-V0 rated material.
• The standard colour is White RAL 9016. Other colours are
available on request.
Technical Data
• Maximum number of splices: 2 mechanical, 4 fusion
• Number of cable ports: 1 Input Cable – 4 Output Cables
• Maximum cable diameter (mm): 12.5 mm (12/24F), 15.0mm (48F)
• Required space envelope (mm): (L) 100 x (W) 80 x (D) 32
• Operating temperature: -20oC to + 50oC (5 to 95% RH)
• Material Internal Unit:-
• Cover: FR ABS – White RAL 9016
• Base: FR ABS – White RAL 9016
