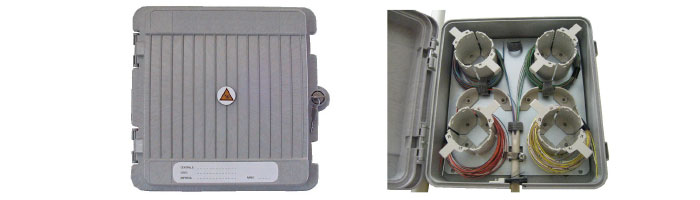

WM034-07 Verticasa Top Loop Box
Features and Benefits
• Cable management within the unit ensures the minimum bend
radius for optical fibre is not exceeded.
• Easily installed and fitted to the wall.
• One cable entry port for incoming cable of up to 15 mm OD.
• For internal use.
Technical Data
• Number of cable ports: 1 Input Cable –
• Maximum cable diameter (mm): 15.0 mm
• Required space envelope (mm): (L) 270 x (W) 272 x (D) 100
• Operating temperature: -20oC to + 50oC (5 to 95% RH)
• Material Internal Unit:-
• Cover: Polycarbonate
• Base: Polycarbonate
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
