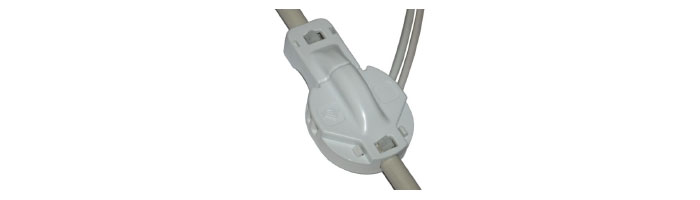

WM052-05 Verticasa Mini Branching Unit
Features and Benefits
• Compact, low profile, wall mounted unit typically used in multi
dwelling units.
• Unit manufactured from fire resistant material to UL94-V0.
• Supplied with all of the components required to secure an inline Verticasa cable into the unit.
• Can accommodate Verticasa cables of up to 9mm in diameter.
• Can take out 8 drop tubes of 3mm in diameter or 2 drop tubes
of 5mm in diameter.
• Can be supplied to accommodate drop tubes of 3mm and 5mm
in diameter.
• It’s possible to reduce the length of the part by removing the
top section using a pair of pliers.
• Standard colour is white RAL9016. Other colours are available
on request. Please contact the Prysmian sales desk.
Technical Data
• Max number of input cables: 1 in-line
• Max diameter of in-line cable (mm): 9
• Max number of 3mm drop tubes: 8
• Max number of 5mm drop tubes: 2
• Tube Retention: > 50N
• Cable Retention: > 50N
• Required space envelope (mm): (h) 71 x (w) 40 x (d) 20
• Operating temperature: -20oC to + 60oC (5 to 95% RH)
• Material: FR ABS
• Colour: White RAL 9016
• Flammability rating: UL94-V0
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
