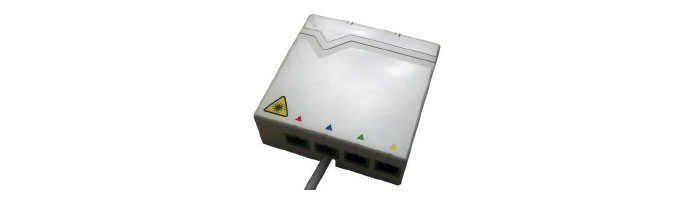

WM072-01 Pre-Terminated CTB MK3 Kit For Internal Cables
Features and Benefits
• The CTB MK3 has a compact & attractive design for interior wall mounting.
Standard color is white RAL9010.
• Eliminates the need for splicing in the customer premises.
• On the front main cover a flip cover is available for an identification label.
• Removable main cover for easy access.
• The CTB MK3 is pre-terminated in the factory to a length of cable using
SC/APC connectors. Fully tested, each box is supplied with data for insertion
loss and return loss for each connector.
• The standard cable lengths available are 30m or 50m. Other lengths can be
supplied. Contact Prysmianv for further information.
• The «pull» type cables (L1082-x or L1088-2) for duct installation or direct to
the wall installation are LSOH, have a 4 mm nominal diameter, can contain
from one to four fibres BendbrightXS (G.657.A2) in a 900 microns buffer,
SC/APC pre-terminated.
• The «push» type cables (L1087-xR) for duct installation are LSOH, have a 2,7
mm maximum diameter, can contain from one to four fibres BendbrightXS
(G.657.A2) in a 900 microns buffer, SC/APC pre-terminated. All the
accessories needed to push the cable are supplied within the kit.
• Cables can enter unit from rear, bottom, top, right hand side or left hand side.
• All fibres are positively managed to maintain a 15mm minimum bend radius.
• A splice tray is available when maintenance is needed, for up to 4 fusion
splices.
• Patch cords exit the unit on bottom face and are protected by the use of
inner-shuttered adapters.
• Supplied with a bracket for wall mounting (with screws or double face tape),
for embedded electrical junction box or for mounting directly onto a DIN Rail.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
