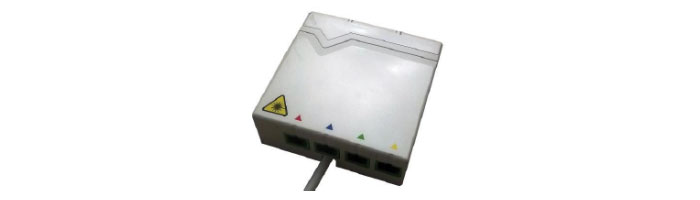

WM073-01 Pre-Terminated CTB MK3 Kit For External Cables
Features and Benefits
• The CTB MK3 has a compact & attractive design for interior wall mounting.
Standard color is white RAL9010.
• Eliminates the need for splicing in the customer premises.
• On the front main cover a flip cover is available for an identification label.
• Removable main cover for easy access.
• The CTB MK3 is pre-terminated in the factory to a length of cable using
SC/APC connectors. Fully tested, each box is supplied with data for insertion
loss and return loss for each connector.
• The standard cable lengths available are 50m or 100m. Other lengths can be
supplied. Contact Prysmian for further information.
• The internal/external cable type (L1083-x) has 6mm nominal diameter. It
contains from one to four fibres BendbrightXS (G.657.A2) in a 900 microns
buffer, SC/APC pre-terminated. The cable has a external HDPE sheath that can
be pilled to continue the installation, without interruption, with the internal
LSOH sheath inside the premises. The cable can enter unit from rear, bottom,
top, right hand side or left hand face.
• The external cable type (L1084-x) has a 5mm nominal diameter, HDPE
sheath. It contains from one to four fibres BendbrightXS (G.657.A2) in a 900
microns buffer, SC/APC pre-terminated. The cable can enter unit from the
bottom face.
• All fibres are positively managed to maintain a 15mm minimum bend radius.
• A splice tray is available when maintenance is needed, for up to 4 fusion
splices.
• Patch cords exit the unit on bottom face and are protected by the use of
inner-shuttered adapters.
• Supplied with a bracket for wall mounting (with screws or double face tape),
for embedded electrical junction box or for mounting directly onto a DIN Rail.
Ürün teknik özellik ve detayları için PDF ikonuna tıklayarak detayları görüntüleyebilir, dosyayı indirebilir veya istediğiniz adrese mail yolu ile ulaştırabilirsiniz.
