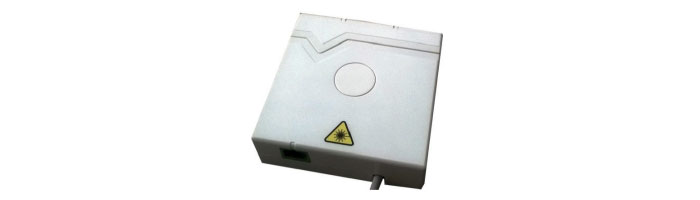

WM074-01 Pre-Terminated Hybrid CTB Kit For Internal Cables
Features and Benefits
• The HCTB has a compact & attractive design for interior wall mounting. Standard
color is white RAL9010.
• Eliminates the need for splicing in the customer premises.
• On the front main cover a flip cover is available for an identification label.
• Removable main cover for easy access.
• The HCTB is pre-terminated in the factory to a length of cable using SC/APC
connector. Fully tested, each box is supplied with data for insertion loss and return
loss for each connector.
• The standard cable lengths available are 30m or 50m. Other lengths can be
supplied. Contact Prysmian for further information.
• On the front face, the HCTB can also accept through the Keystone port:
a female connector (type 9.52) TV antenna cable
a male connector (Type F) for satellite cable
a male connector (Type RJ45) CATx for Ethernet networks.
This feature allows to use the same existing duct to install the optical
cable together with the already installed copper cable.
• The «pull» type cable (L1082-1) for duct installation or direct to the wall
installation are LSOH, have a 4 mm nominal diameter, contains one fibre
BendbrightXS (G.657.A2) in a 900 microns buffer, SC/APC pre-terminated.
• The «push» type cable (L1087-1R) for duct installation are LSOH, have a 2,7 mm
maximum diameter, contains one fibre BendbrightXS (G.657.A2) in a 900 microns
buffer, SC/APC pre-terminated. All the accessories needed to push the cable are
supplied within the kit.
• Cables can enter unit from rear and bottom side.
• All fibres are positively managed to maintain a 15mm minimum bend radius.
• Patch cord exits the unit on bottom face and is protected by the use of innershuttered adapters.
• Supplied with a bracket for wall mounting (with screws or double face tape), for
embedded electrical junction box.
Technical Data
• Maximum input cable diameter(mm) : 5 mm
• Number of input cable port: 1
• Maximum Capacity : 1 connectors type SC
• Key stone port : 1 suitable for a female connector (type 9.52) TV antenna cable or a male
connector (Type F) for satellite cable or a male connector (Type RJ45) CATx for
Ethernet networks.
• Dimensions (mm) : (l) 80 x (w) 80 x (d) 25
• Operating temperature : from -25 to +70°C
• Material/Color : ABS / White RAL9010
• Testing specification : FT_RD_WTC_14_03_89 v2
• Inner-shuttered adapter type : SC/APC
