WM076-01 Pre-Terminated CB CTB Kit For External Cables
Features and Benefits
• The CB CTB has a compact design for DIN rail mounting, ideal for a use inside
a communication board or a home hub. Standard color is white RAL9010.
• Eliminates the need for splicing in the customer premises.
• On the front face, the cover contains a cut out for a label to be inserted and a
further transparent cover is supplied to fit over the label.

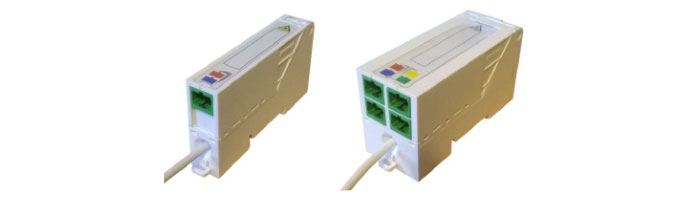

• The CB CTB is available in two formats:
• 1U unit suitable for up to two fibres with SC/APC adaptors.
• 2U unit suitable for up to four fibres with SC/APC adaptors.
• The CB CTB is pre-terminated in the factory to a length of cable using SC/APC
connectors. Fully tested, each box is supplied with data for insertion loss and
return loss for each connector.
• The standard cable lengths available are 50m or 100m. Other lengths can be
supplied. Contact Prysmian for further information.
• The internal/external cable type (L1083-x) has 6mm nominal diameter. It
contains from one to four fibres BendbrightXS (G.657.A2) in a 900 microns
buffer, SC/APC pre-terminated. The cable has a external HDPE sheath that can
be pilled to continue the installation, without interruption, with the internal
LSOH sheath inside the premises. The cable can enter unit from bottom face.
• The external cable type (L1084-x) has a 5mm nominal diameter, HDPE
sheath. It contains from one to four fibres BendbrightXS (G.657.A2) in a 900
microns buffer, SC/APC pre-terminated. The cable can enter unit from the
bottom face.
• All fibres are positively managed to maintain a 15mm minimum bend radius.
• Patch cords exit the unit on bottom face and are protected by the use of
inner-shuttered adapters.
Technical Data – CB CTB
• Maximum input cable diameter(mm) : 5 mm
• Number of input cable port: 1
• 1/2 CB CTB Maximum Capacity : 2 connectors SC type
• 1/2 CB CTB Dimensions (mm) : 1U (l) 90 x (w) 50 x (d) 18
• 4 CB CTB Maximum Capacity : 4 connectors SC type
• 4 CB CTB Dimensions (mm) : 2U (l) 90 x (w) 50 x (d) 36
• Operating temperature : from -25 to +70°C
• Material/Color : ABS / White RAL9010
• Testing specification : FT_RD_WTC_14_04_16 v2
• Inner-shuttered adapter type : SC/APC
