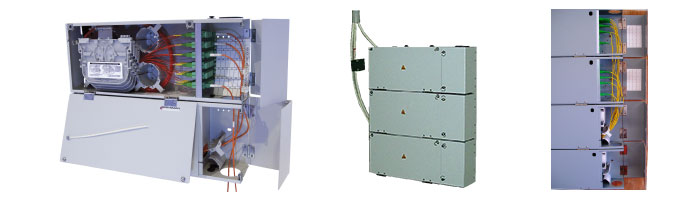

WM023-06 Multi Operator MDU Distribution Box
Features and Benefits
• The customer module can be equipped with up to 36 fibres on a splice
and patch basis for SC/PC or SC/APC type connectors.
• The operator module can be equipped with up to 36 ruggedised pigtails.
• The customer and operator modules are mechanically linked together
creating a patching channel to route the fibres with ruggedised pigtails
from one module to another.
• Depending on the building typology several customer modules can be
added on top of each other.
• In the case of a shared vertical backbone building cabling, two or more
operators can use separated operator modules to connect to the same
customer module.
• The operator module accepts loop cables for a daisy chain installation.
• A dedicated storage area is available inside the operator module for non
connected pigtails
• To limit the access to the modules, each module has two separate
doors, one for the splicing area and one for the patching area, secured
with an Allen key.
• Four Single element splicing trays also suitable for passive splitters are
available per module. For information on the unit supplied with splitters
please contact the Prysmian sales desk.
• All cables are safely secured inside each module.
• Within the modules, all fibres are positively managed to maintain a
30mm minimum bend radius.
• The customer module can accommodate a variety of different
connector types.
Technical Data
• Number of cable entries: 2 (operator module), 4 (customer module)
• Maximum cable diameter (mm): 15
• Maximum Capacity: 36 fibres (For one module. Modules can be stacked)
• Maximum no. of customer feeds: 36 (For one module. Modules can be stacked)
• Required space envelope (mm): (w) 440 x (h) 175 x (d) 102. (For one module)
• Operating temperature: -20oC to + 50oC (5 to 95% RH)
• Material: –
• Metalwork: Mild Steel
• Plastic: FR polymer
• Finish:-
• Metalwork: Painted light grey RAL 7035
• Plastic: Grey/Black
• Testing:-
• Optical: Tested 1310nm,1550nm and 1625nm
• Dry heat: BS EN 60068-2-2 Test Bb
• Damp heat: IEC 60068-2-3: 1969
• Change of temperature: IEC 60068-2-14: 1984
• Vibration: IEC 60068-2-6: 1995
• Shock: IEC 60068-2-27: 1987
